Фрезы: Ключ к Точной Обработке или Головная Боль?
Вы когда-нибудь задумывались, почему одни детали получаются идеально гладкими, а другие – с дефектами и неровностями? Зачастую ответ кроется в правильном выборе фрезы. Неверно подобранный инструмент может не только испортить заготовку, но и привести к поломке оборудования и травмам. Важно понимать, что выбор фрезы – это не просто покупка инструмента, а инвестиция в качество и эффективность вашего производства.
Игнорирование правильного подбора фрез ведет к увеличению отходов, снижению производительности и повышению себестоимости продукции. Но как правильно выбрать фрезу среди огромного разнообразия предложений на рынке?
Основные сложности, с которыми сталкиваются специалисты при выборе фрез:
- Разнообразие типов и размеров фрез.
- Непонимание особенностей различных материалов и их обработки.
- Отсутствие опыта в определении оптимальных режимов резания.
- Недостаточная информация о производителях и качестве инструментов.
Что такое Фреза и для чего она Нужна?
Фреза – это многолезвийный режущий инструмент, используемый для обработки материалов методом фрезерования. Фрезерование – это процесс удаления материала с заготовки вращающейся фрезой, которая перемещается относительно заготовки по заданным координатам. Фрезы изготавливаются из различных материалов, таких как быстрорежущая сталь (HSS), твердый сплав (карбид вольфрама) и керамика. Каждая фреза имеет определенную геометрию режущих кромок, которая определяет ее эффективность при обработке конкретных материалов и выполнении определенных операций.
Фрезы широко используются в машиностроении, деревообработке, металлообработке и других отраслях промышленности для изготовления деталей различной сложности и размеров. Они позволяют выполнять такие операции, как:
- Создание плоскостей и уступов.
- Обработка пазов и канавок.
- Формирование контуров и профилей.
- Нарезание резьбы.
- Зенкование и развертывание отверстий.
Классификация Фрез: Типы, Размеры и Назначение

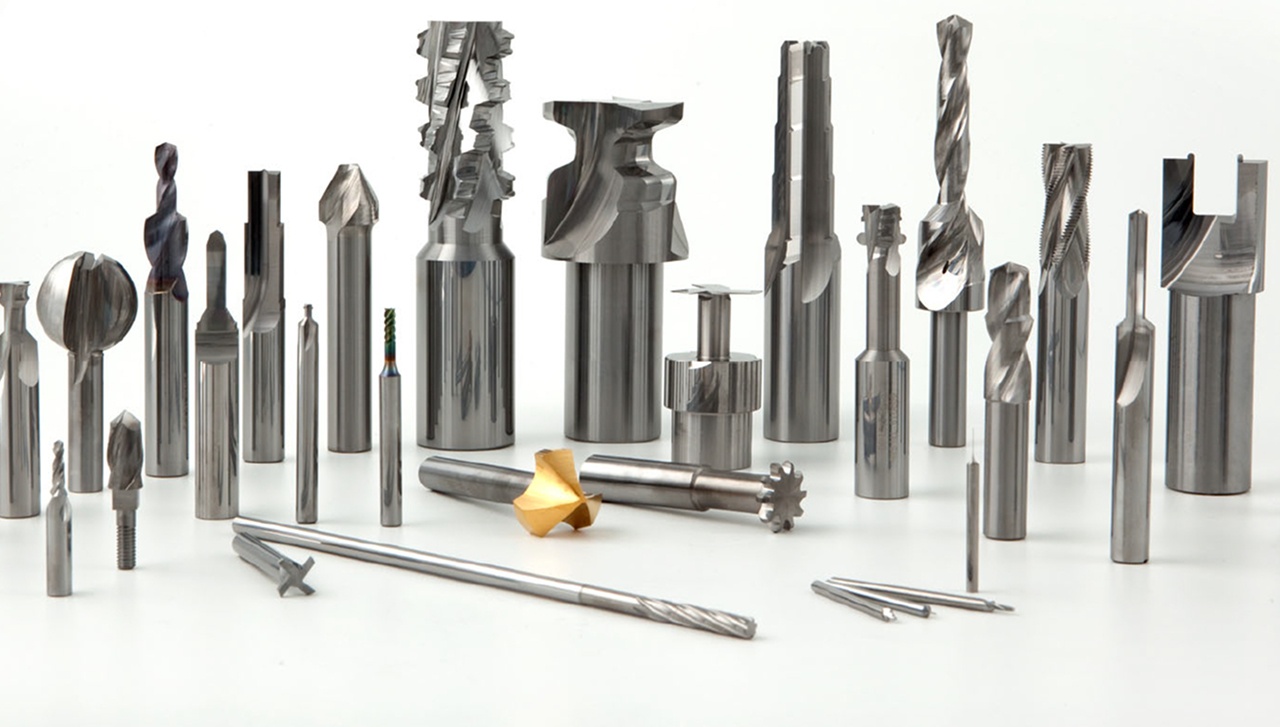

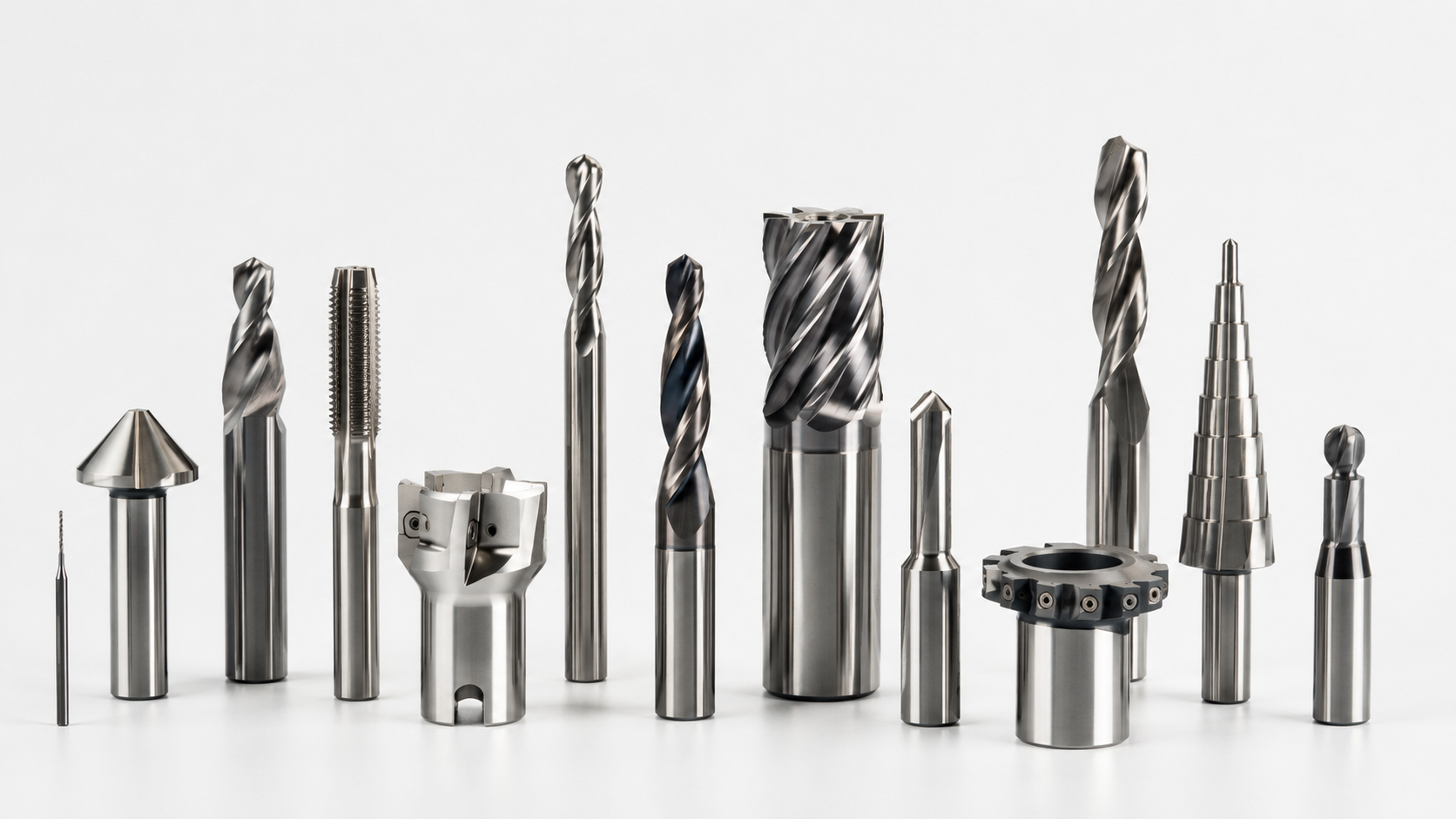

Фрезы классифицируются по различным параметрам, таким как конструкция, геометрия режущих кромок, материал изготовления и область применения. Рассмотрим основные типы фрез:
Концевые фрезы
Это один из самых распространенных типов фрез. Они имеют цилиндрическую или коническую форму и используются для обработки плоскостей, уступов, пазов и контуров. Концевые фрезы могут быть цельными или сборными, с напайными или сменными твердосплавными пластинами. Пример использования: фрезеровка пазов в алюминиевом профиле или обработка контура детали из стали.
Торцевые фрезы
Торцевые фрезы имеют режущие кромки на торце и по периметру. Они используются для обработки больших плоскостей и торцов заготовок. Торцевые фрезы обычно имеют большой диаметр и оснащаются сменными твердосплавными пластинами. Пример использования: обработка плоскости станины станка или выравнивание поверхности большой плиты.
Дисковые фрезы
Дисковые фрезы имеют форму диска и используются для прорезания пазов, канавок и отрезки заготовок. Они могут быть цельными или сборными, с прямыми или косыми зубьями. Пример использования: нарезание шлицев на валу или отрезка заготовки из листового металла.
Угловые фрезы
Угловые фрезы имеют режущие кромки, расположенные под углом к оси фрезы. Они используются для обработки угловых поверхностей и фасок. Угловые фрезы могут быть одноугловыми или двухугловыми. Пример использования: снятие фаски с кромки детали или обработка наклонной поверхности.
Фасонные фрезы
Фасонные фрезы имеют сложную форму режущих кромок и используются для обработки профильных поверхностей. Они изготавливаются по индивидуальным заказам для конкретных задач. Пример использования: изготовление зубчатых колес или формовка сложных декоративных элементов.
Размеры фрез
Размеры фрез варьируются в широких пределах и зависят от типа фрезы и области применения. Основные параметры размеров фрез:
- Диаметр: определяет ширину обрабатываемой поверхности или паза.
- Длина режущей части: определяет максимальную глубину обработки.
- Диаметр хвостовика: определяет размер крепления фрезы в шпинделе станка.
При выборе размера фрезы необходимо учитывать размеры заготовки, требуемую точность обработки и мощность станка.
Материалы Изготовления Фрез: Выбор в Зависимости от Обрабатываемого Материала
Материал изготовления фрезы играет ключевую роль в ее производительности и долговечности. Различные материалы обладают разными свойствами, такими как твердость, износостойкость и теплостойкость, что определяет их пригодность для обработки конкретных материалов.
Быстрорежущая сталь (HSS)
Фрезы из быстрорежущей стали являются наиболее распространенными и доступными. Они обладают хорошей прочностью и износостойкостью и подходят для обработки широкого спектра материалов, таких как сталь, чугун, алюминий и дерево. Однако, HSS фрезы имеют относительно низкую теплостойкость, поэтому не рекомендуется использовать их для обработки твердых и абразивных материалов на высоких скоростях резания.
Пример использования: обработка стали Фрезеровка стали и алюминия на универсальном фрезерном станке.
Твердый сплав (Карбид вольфрама)
Твердосплавные фрезы обладают высокой твердостью, износостойкостью и теплостойкостью. Они идеально подходят для обработки твердых и абразивных материалов, таких как закаленная сталь, титан, нержавеющая сталь и композитные материалы. Твердосплавные фрезы позволяют работать на высоких скоростях резания и обеспечивают высокую точность и качество обработки.
Пример использования: обработка нержавейки и титана на станках с ЧПУ. Фрезеровка титана
Керамика
Керамические фрезы обладают экстремально высокой твердостью и теплостойкостью. Они используются для обработки самых твердых и абразивных материалов, таких как закаленная сталь, чугун и жаропрочные сплавы. Керамические фрезы позволяют работать на очень высоких скоростях резания и обеспечивают высокую производительность. Однако, керамические фрезы обладают низкой прочностью на изгиб и удар, поэтому требуют аккуратного обращения и точной настройки режимов резания.
Пример использования: чистовая обработка закаленных деталей на высокоскоростных станках.
Выбор покрытия
Покрытие фрезы может значительно улучшить ее характеристики, такие как износостойкость, теплостойкость и коэффициент трения. Наиболее распространенные типы покрытий:
- TiN (нитрид титана): повышает износостойкость и теплостойкость.
- TiAlN (нитрид титана-алюминия): обеспечивает высокую теплостойкость и подходит для обработки твердых материалов на высоких скоростях резания.
- DLC (алмазоподобное покрытие): снижает коэффициент трения и предотвращает налипание материала на режущие кромки.
Выбор покрытия зависит от типа обрабатываемого материала и условий обработки.
Геометрия Режущих Кромок: Влияние на Процесс Фрезерования
Геометрия режущих кромок фрезы оказывает существенное влияние на процесс фрезерования, определяя такие параметры, как усилие резания, стружкообразование, качество поверхности и стойкость инструмента. Основные элементы геометрии режущих кромок:
Передний угол
Передний угол – это угол между передней поверхностью зуба фрезы и плоскостью, перпендикулярной к направлению резания. Положительный передний угол облегчает процесс резания и уменьшает усилие резания. Отрицательный передний угол увеличивает прочность режущей кромки и подходит для обработки твердых и абразивных материалов.
Задний угол
Задний угол – это угол между задней поверхностью зуба фрезы и обработанной поверхностью. Задний угол уменьшает трение между фрезой и заготовкой и предотвращает износ задней поверхности зуба.
Угол наклона режущей кромки
Угол наклона режущей кромки – это угол между режущей кромкой и осью фрезы. Угол наклона режущей кромки влияет на направление схода стружки и может уменьшить вибрации при фрезеровании.
Количество зубьев
Количество зубьев фрезы влияет на скорость подачи и производительность обработки. Фрезы с большим количеством зубьев позволяют работать на высоких скоростях подачи, но требуют большей мощности станка. Фрезы с малым количеством зубьев подходят для обработки мягких материалов и позволяют удалять большое количество материала за один проход.
Форма зуба
Форма зуба фрезы влияет на процесс стружкообразования и качество поверхности. Различные формы зубов предназначены для обработки различных материалов и выполнения различных операций. Например, для обработки алюминия используются фрезы с полированными зубами и большими канавками для отвода стружки, а для обработки стали – фрезы с усиленной режущей кромкой и износостойким покрытием.
Режимы Резания: Оптимизация для Достижения Лучших Результатов
Правильный выбор режимов резания – это ключевой фактор, влияющий на производительность, качество обработки и стойкость фрезы. Основные параметры режимов резания:
Скорость резания
Скорость резания – это скорость движения режущей кромки фрезы относительно заготовки. Скорость резания зависит от материала фрезы, материала заготовки и типа выполняемой операции. Слишком высокая скорость резания может привести к перегреву фрезы и ее преждевременному износу, а слишком низкая скорость резания может снизить производительность обработки.
Подача
Подача – это скорость перемещения фрезы относительно заготовки в направлении подачи. Подача зависит от количества зубьев фрезы, скорости резания и требуемого качества поверхности. Слишком высокая подача может привести к поломке фрезы или ухудшению качества поверхности, а слишком низкая подача может снизить производительность обработки.
Глубина резания
Глубина резания – это глубина, на которую фреза врезается в заготовку за один проход. Глубина резания зависит от мощности станка, материала заготовки и требуемой точности обработки. Слишком большая глубина резания может привести к перегрузке станка и поломке фрезы, а слишком малая глубина резания может увеличить время обработки.
Охлаждение
Охлаждение – это использование охлаждающих жидкостей для отвода тепла от зоны резания и смазки режущих кромок фрезы. Охлаждение позволяет увеличить скорость резания, подачу и глубину резания, а также улучшить качество поверхности и стойкость фрезы. Различные типы охлаждающих жидкостей предназначены для обработки различных материалов. Например, для обработки алюминия используются водорастворимые охлаждающие жидкости, а для обработки стали – масляные охлаждающие жидкости.
