Цена ошибки – допуски в металлообработке: почему их нельзя игнорировать?
Представьте себе сложный механизм, где каждая деталь – шестеренка в часах. Если хоть одна из них изготовлена неточно, вся конструкция может сломаться. В металлообработке допуски играют роль тех самых точных размеров, гарантирующих надежность и функциональность изделий. Игнорирование допусков приводит к браку, поломкам оборудования, задержкам производства и, как следствие, к финансовым потерям. Соблюдение допусков критически важно для обеспечения качества, безопасности и долговечности продукции.
Основные сложности, с которыми сталкиваются специалисты:
- Недостаточное понимание факторов, влияющих на точность обработки.
- Неправильный выбор оборудования и инструментов.
- Отсутствие эффективной системы контроля качества.
- Сложности в поддержании стабильности технологического процесса.
Что такое допуски в металлообработке?
Допуск – это допустимое отклонение размера, формы или положения поверхности детали от заданного в чертеже номинального значения. Он определяет границы, в пределах которых деталь считается годной. Допуски необходимы, поскольку абсолютно точное изготовление детали невозможно из-за технологических ограничений оборудования, свойств материалов и влияния человеческого фактора. Чем меньше допуск, тем выше требования к точности обработки и, как правило, выше стоимость изготовления детали. Существуют различные виды допусков, например, допуски размера, формы, расположения и шероховатости поверхности. Выбор конкретного допуска зависит от функционального назначения детали и требований к ее эксплуатации.
Ключевые факторы, влияющие на допуски
На точность изготовления детали в металлообработке влияет множество факторов, которые можно разделить на несколько групп.
Влияние материала
Разные материалы обладают разными свойствами, такими как твердость, упругость, теплопроводность и коэффициент термического расширения. Эти свойства напрямую влияют на процесс обработки и достижимую точность. Например, обработка мягких материалов, таких как алюминий, требует иных режимов резания и инструментов, чем обработка твердых сталей. Коэффициент термического расширения материала необходимо учитывать при прецизионной обработке, особенно при больших перепадах температур. Для определенных материалов, таких как титан или нержавеющая сталь, требуются специальные технологические процессы.
Состояние и характеристики оборудования
Точность и состояние станка – один из важнейших факторов. Изношенное оборудование, люфты в направляющих, вибрации и неправильная настройка значительно снижают точность обработки. Регулярное техническое обслуживание, калибровка и своевременная замена изношенных деталей – залог стабильной работы оборудования и соблюдения допусков. Современные станки с ЧПУ (числовым программным управлением) обеспечивают высокую точность и повторяемость, но даже они требуют периодической проверки и корректировки.
Инструмент и оснастка
Правильный выбор режущего инструмента и оснастки имеет решающее значение. Инструмент должен соответствовать обрабатываемому материалу, типу обработки и требованиям к точности. Важны геометрия режущей кромки, материал инструмента (например, твердый сплав, керамика, алмаз) и его состояние (затупление инструмента приводит к увеличению погрешности). Оснастка должна надежно фиксировать деталь и обеспечивать ее точное позиционирование относительно инструмента. Например, при токарно-фрезерной обработке важна жесткость и точность крепления детали.
Технологический процесс и режимы резания
Технологический процесс должен быть разработан с учетом требований к точности и свойств обрабатываемого материала. Важно правильно выбрать последовательность операций, режимы резания (скорость резания, подача, глубина резания) и использовать подходящие смазочно-охлаждающие жидкости (СОЖ). Неправильные режимы резания могут приводить к вибрациям, деформации детали и отклонениям от заданных размеров. Использование СОЖ позволяет снизить температуру в зоне резания, уменьшить износ инструмента и улучшить качество поверхности.
Влияние окружающей среды
Температура и влажность в производственном помещении могут оказывать существенное влияние на точность обработки, особенно при прецизионной обработке. Перепады температур приводят к термическому расширению и сжатию материалов, что может вызывать отклонения от заданных размеров. Важно поддерживать стабильную температуру в помещении и, при необходимости, использовать термостатированные станки и инструменты. Влажность также может влиять на состояние оборудования и инструментов, вызывая коррозию и снижая их точность.
Человеческий фактор
Квалификация и опыт персонала играют важную роль в обеспечении точности обработки. Операторы должны знать особенности работы на станках, уметь правильно настраивать оборудование, выбирать инструмент и контролировать качество продукции. Ошибки операторов, такие как неправильная установка детали, неверный выбор режимов резания или небрежный контроль качества, могут приводить к браку. Необходимо регулярно проводить обучение и повышение квалификации персонала.
Методы контроля допусков в металлообработке
Контроль допусков – это неотъемлемая часть процесса металлообработки, позволяющая убедиться в соответствии изготавливаемых деталей требованиям чертежей и спецификаций. Существует множество методов контроля, выбор которых зависит от требуемой точности, типа детали и объема производства.
Визуальный контроль
Визуальный контроль – самый простой и быстрый метод, позволяющий выявить явные дефекты, такие как трещины, сколы, царапины и другие видимые отклонения от заданных размеров и формы. Он не требует использования специального оборудования, но его точность ограничена. Визуальный контроль обычно используется на начальных этапах производства для выявления грубых дефектов и предотвращения дальнейшей обработки бракованных деталей.
Измерительные инструменты
Использование различных измерительных инструментов – один из основных методов контроля допусков. К ним относятся:

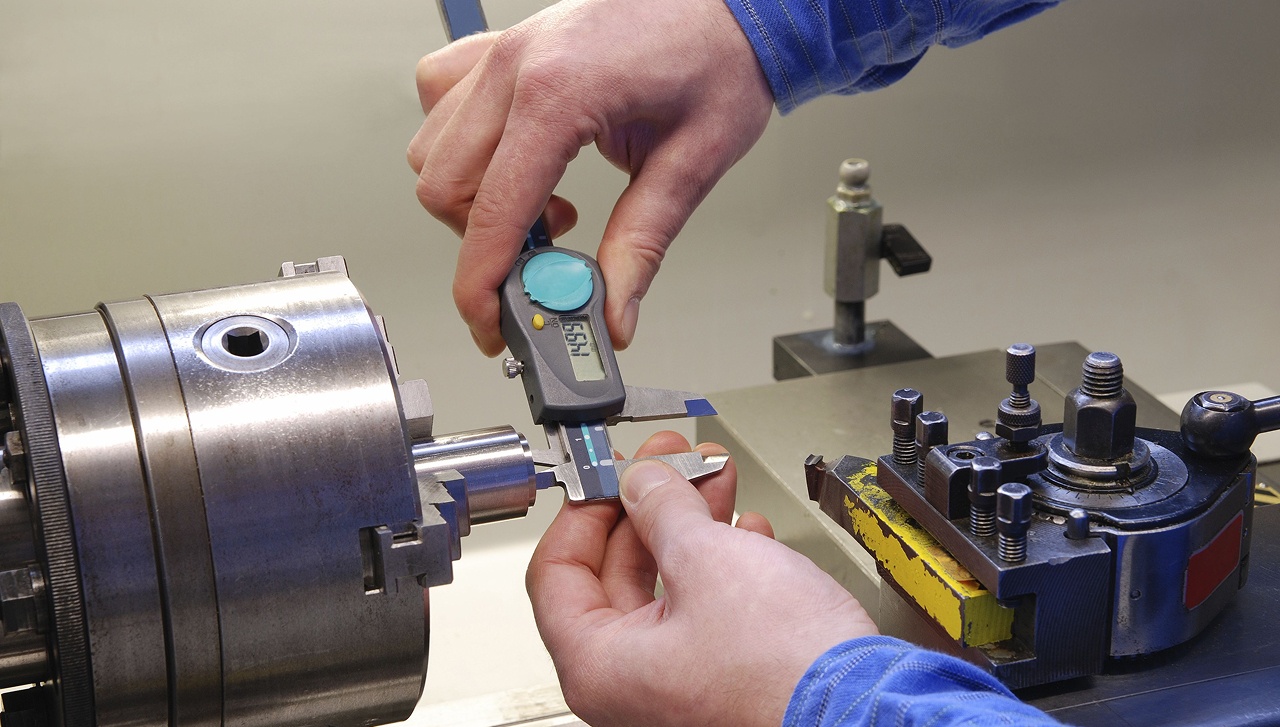

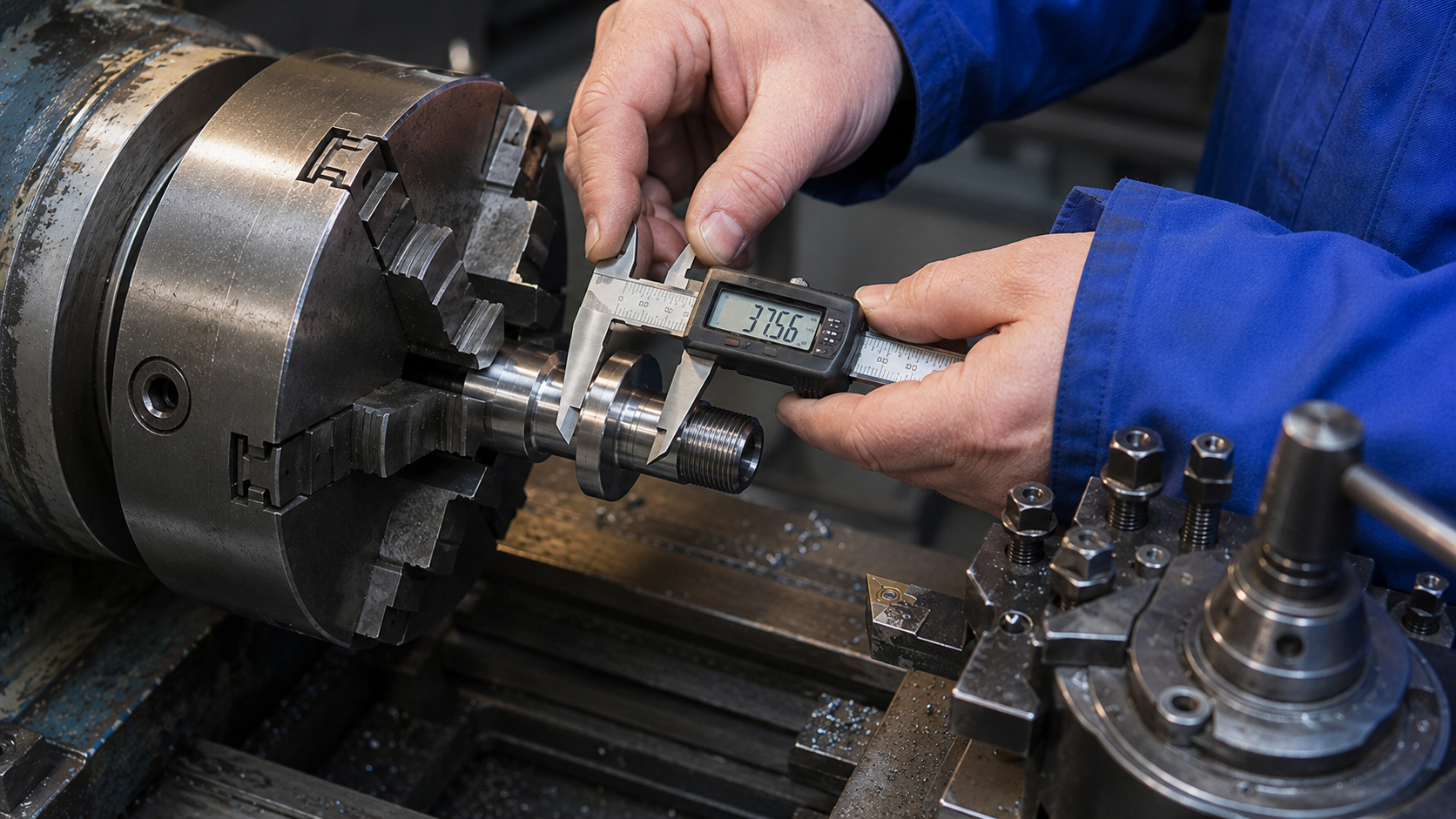

- Штангенциркули: универсальные инструменты для измерения наружных и внутренних размеров, а также глубины. Обеспечивают точность до 0,01 мм.
- Микрометры: используются для более точных измерений наружных размеров, обеспечивают точность до 0,001 мм.
- Индикаторы часового типа: применяются для измерения отклонений от плоскостности, биения и других геометрических параметров.
- Угломеры: используются для измерения углов с высокой точностью.
- Нутромеры: предназначены для измерения внутренних размеров отверстий и пазов.
При использовании измерительных инструментов необходимо соблюдать правила их эксплуатации и регулярно проводить поверку.
Контрольно-измерительные машины (КИМ)
КИМ – это высокоточное оборудование, позволяющее проводить автоматизированные измерения деталей сложной формы с высокой точностью. КИМ оснащены датчиками, которые сканируют поверхность детали и сравнивают полученные данные с 3D-моделью. Они позволяют измерять линейные размеры, углы, форму и расположение поверхностей, а также проводить анализ отклонений от заданных параметров. КИМ широко используются в серийном производстве для контроля качества продукции и выявления отклонений от допусков.
Профилометры и шерохометры
Профилометры и шерохометры используются для измерения шероховатости поверхности детали. Шероховатость поверхности влияет на износостойкость, трение и другие эксплуатационные характеристики детали. Профилометры сканируют поверхность детали и строят профиль ее неровностей, а шерохометры измеряют параметры шероховатости, такие как Ra (среднее арифметическое отклонение профиля) и Rz (средняя высота неровностей профиля по десяти точкам). Контроль шероховатости поверхности важен для деталей, работающих в условиях трения, например, в подшипниках и поршневых группах.
Калибры
Калибры – это простые и надежные инструменты для контроля соответствия размеров детали заданным допускам. Они представляют собой шаблоны с отверстиями или выступами, соответствующие верхнему и нижнему пределам допуска. Если деталь проходит через калибр или надевается на него, значит, ее размеры находятся в пределах допуска. Калибры используются в серийном производстве для быстрого и массового контроля деталей.
Автоматизация контроля качества
В современном производстве все большее значение приобретает автоматизация контроля качества. Автоматизированные системы контроля позволяют значительно повысить скорость и точность измерений, снизить влияние человеческого фактора и обеспечить 100% контроль продукции. К таким системам относятся:
- Автоматизированные КИМ: КИМ, интегрированные в производственную линию и выполняющие измерения в автоматическом режиме.
- Системы машинного зрения: используются для визуального контроля деталей и выявления дефектов с помощью камер и алгоритмов обработки изображений.
- Бесконтактные методы измерения: лазерные сканеры и другие бесконтактные датчики позволяют измерять размеры и форму деталей без физического контакта, что особенно важно для хрупких и деликатных изделий.
Внедрение автоматизированных систем контроля качества позволяет повысить эффективность производства, снизить количество брака и улучшить качество продукции. Читайте также статью "Бесконтактные методы измерения в металлообработке"
Поддержание стабильности технологического процесса
Для обеспечения стабильного качества продукции и соблюдения допусков необходимо поддерживать стабильность технологического процесса. Это включает в себя:
- Регулярное техническое обслуживание и калибровку оборудования.
- Контроль качества сырья и материалов.
- Оптимизацию режимов резания и использование подходящих СОЖ.
- Обучение и повышение квалификации персонала.
- Внедрение системы статистического контроля процессов (SPC), позволяющей отслеживать изменения параметров процесса и своевременно принимать меры по их корректировке.
Стабильный технологический процесс – это залог высокого качества продукции и соблюдения допусков.
