Токарная обработка чугуна: особенности, инструмент и детали на заказ

Чугун — материал, который на первый взгляд может казаться простым в обработке, но на практике требует аккуратного подбора инструмента, режимов резания, фиксации заготовки и контроля качества. Разные виды чугуна ведут себя по-разному: серый чугун обычно хорошо обрабатывается и даёт мелкую стружку, высокопрочный чугун требует более жёсткого подхода, а белый чугун может быть сложным из-за высокой твёрдости и хрупкости.

Токарная обработка чугуна применяется для изготовления втулок, фланцев, шкивов, колец, корпусных элементов вращения, крышек, ступиц, опорных деталей, посадочных поверхностей и других изделий для промышленного оборудования. В этой статье разберём, как выполняется обработка чугуна на токарном станке, какие особенности есть у разных марок материала, какие ошибки чаще всего приводят к браку и что нужно учитывать при заказе чугунных деталей на ЧПУ.

Что такое токарная обработка чугуна

Токарная обработка чугуна — это механическая обработка заготовки, при которой материал снимается режущим инструментом на токарном станке. Заготовка вращается, а резец перемещается вдоль или поперёк оси вращения, формируя нужный диаметр, торец, канавку, отверстие, посадочную поверхность, резьбу или профиль детали.

Основная задача токарной обработки — получить деталь с заданной геометрией, размерами, шероховатостью и функциональными поверхностями. Для чугунных деталей это особенно важно, потому что они часто работают в составе механизмов, станин, редукторов, насосов, опорных узлов, приводов и промышленного оборудования.

Чугун отличается от стали не только химическим составом, но и структурой. Наличие графита, цементита и других фаз влияет на обрабатываемость, образование стружки, износ инструмента, пылеобразование и качество поверхности. Поэтому режимы, которые подходят для одной марки чугуна, могут быть неудачными для другой.

Преимущества и возможности токарной обработки чугуна

Современная токарная обработка чугуна позволяет изготавливать детали с точной геометрией и повторяемыми параметрами. При использовании ЧПУ-станков можно стабильно выполнять как простые операции, так и обработку сложных профилей, посадочных поверхностей и серийных партий.

• Точение наружных поверхностей. Обработка валов, колец, втулок, ступиц, фланцев, шкивов и других деталей вращения.
• Растачивание отверстий. Увеличение и доведение внутренних отверстий до заданного размера и геометрии.
• Обработка торцов. Выравнивание торцевых поверхностей для плотного прилегания деталей в сборке.
• Проточка канавок. Формирование канавок под уплотнения, стопорные элементы, технологические профили и сопряжения.
• Нарезание резьбы. Выполнение наружных и внутренних резьб по чертежу заказчика.
• Формирование посадочных поверхностей. Обработка зон под подшипники, втулки, крышки, сопрягаемые элементы и сборочные узлы.
• Серийная обработка. Изготовление повторяющихся партий чугунных деталей с контролем критических размеров.

Если в детали, помимо токарных поверхностей, есть пазы, плоскости, отверстия под углом или сложная комбинированная геометрия, может потребоваться токарно-фрезерная обработка на ЧПУ. Для стандартных деталей вращения обычно достаточно направления токарные работы на ЧПУ.

Токарная обработка чугунных заготовок на заказ

Когда задача переходит из теории в производство, одних общих рекомендаций уже недостаточно. Для заказа важны конкретные параметры: марка чугуна, тип заготовки, припуски, базирование, требуемые размеры, посадки, соосность, биение, шероховатость, количество деталей и условия дальнейшей эксплуатации.

В Симиди можно заказать токарную обработку чугунных заготовок на ЧПУ по чертежам, 3D-моделям, образцам и техническому заданию. Такой формат подходит для предприятий, которым нужно изготовить конкретные детали из чугуна: втулки, фланцы, шкивы, кольца, крышки, корпусные элементы, посадочные детали, опоры и серийные партии.

• обрабатываем заготовки из серого, высокопрочного, ковкого и специальных марок чугуна;
• изготавливаем детали по КД заказчика;
• выполняем точение, расточку, торцевание, проточку канавок, обработку резьб и посадочных поверхностей;
• подбираем технологию под марку чугуна, геометрию и требования к поверхности;
• контролируем критические размеры после обработки;
• работаем с опытными и серийными партиями деталей.

Какие чугунные детали изготавливают токарной обработкой

Токарная обработка чугуна востребована для деталей вращения и заготовок, где нужно получить точные диаметры, торцы, отверстия, посадочные поверхности, канавки и резьбы. Чугун часто используют там, где важны жёсткость, износостойкость, виброгасящие свойства и стабильность детали в составе механизма.

• втулки, кольца, проставки, опорные элементы и посадочные детали;
• фланцы, крышки, переходники, ступицы и соединительные элементы;
• шкивы, маховики, корпусные элементы вращения и детали приводных механизмов;
• крышки редукторов, насосов, опорных узлов и промышленного оборудования;
• детали с внутренними и наружными резьбами;
• заготовки с канавками, буртами, фасками, расточками и посадочными поверхностями;
• серийные партии чугунных деталей по чертежам заказчика.

Для расчёта важно заранее указать марку чугуна, состояние заготовки, требуемые размеры, допуски, шероховатость, количество деталей и условия дальнейшей эксплуатации. Это помогает выбрать корректный инструмент, режимы обработки и формат контроля.

Разновидности чугуна и особенности их обработки

Перед началом токарной обработки важно понимать, с каким типом чугуна предстоит работать. Разные виды материала отличаются прочностью, твёрдостью, хрупкостью, структурой графита, износостойкостью и поведением при резании.

• Серый чугун. Содержит графит в виде пластинчатых включений. Обычно хорошо обрабатывается, даёт короткую мелкую стружку и применяется для станин, корпусов, крышек, редукторов, шкивов и деталей с невысокой ударной нагрузкой.
• Высокопрочный чугун с шаровидным графитом. Обладает повышенной прочностью и пластичностью. Используется для деталей, работающих под нагрузкой: валов, ступиц, корпусов, шестерён, элементов механизмов и деталей под давление.
• Ковкий чугун. Имеет более высокую пластичность по сравнению с обычным серым чугуном. Применяется для деталей сложной формы и элементов, которые могут испытывать переменные или ударные нагрузки.
• Белый чугун. Отличается высокой твёрдостью и хрупкостью из-за содержания цементита. Его обработка сложнее, требует осторожного подбора инструмента и чаще рассматривается индивидуально.
• Специальные марки чугуна. Могут иметь повышенную износостойкость, жаростойкость или специальные эксплуатационные свойства. Такие задачи лучше оценивать по чертежу, марке материала и условиям работы детали.

Например, серый чугун часто обрабатывается стабильнее и проще, а высокопрочный чугун требует более жёсткой системы «станок — инструмент — заготовка» и внимательного контроля вибраций. Белый чугун и твёрдые специальные марки могут потребовать отдельного технологического подхода.

Характеристики чугуна для токарной обработки

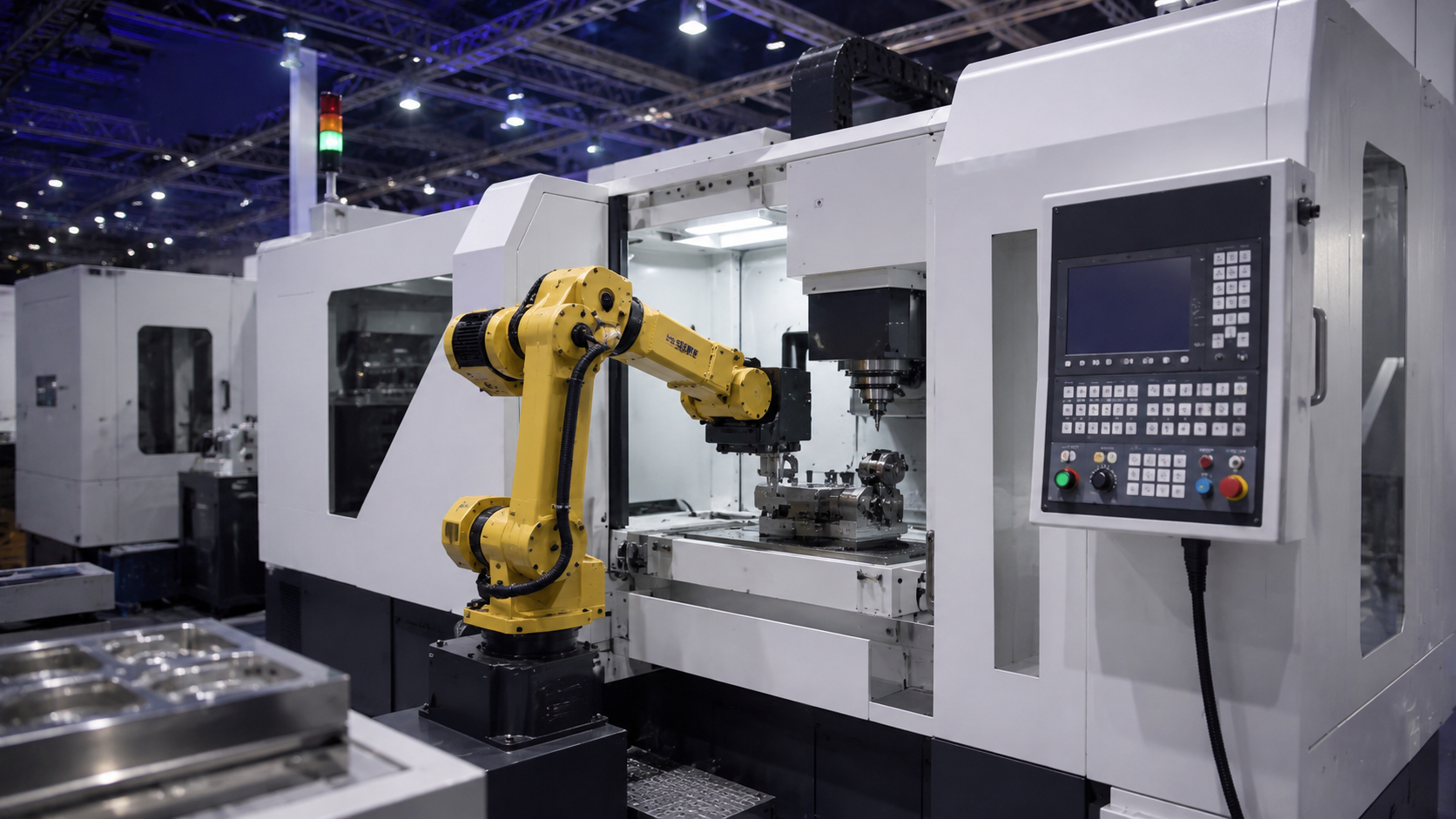

Как выполняется токарная обработка чугуна

Технологический маршрут зависит от марки чугуна, состояния заготовки, припусков, требований к точности и поверхности. Но общий порядок работ обычно включает несколько этапов.

1. Анализ чертежа и заготовки. Проверяются размеры, припуски, базовые поверхности, допуски, посадки, шероховатость, резьбы и критические зоны детали.
2. Подготовка заготовки. Заготовку очищают от загрязнений, окалины, остатков формовочной смеси, ржавчины и дефектов поверхности, которые могут повлиять на обработку.
3. Выбор схемы закрепления. Важно обеспечить жёсткое и стабильное базирование, особенно если заготовка литая, неравномерная или имеет сложную форму.
4. Подбор инструмента. Для чугуна применяют твердосплавные резцы, пластины и инструментальные решения, подходящие под конкретную марку материала и операцию.
5. Настройка режима резания. Подбираются скорость, подача и глубина резания с учётом вида чугуна, жёсткости системы, припуска и требований к поверхности.
6. Черновая обработка. Снимается основной припуск, формируются базовые поверхности, торцы, наружные и внутренние диаметры.
7. Чистовая обработка. Выполняется доведение ответственных поверхностей до заданных размеров, посадок и шероховатости.
8. Контроль размеров. Проверяются критические диаметры, отверстия, посадки, торцы, канавки, резьбы, соосность и биение по требованиям чертежа.

Для серийных партий важно не только получить первую деталь в размер, но и обеспечить повторяемость параметров на всей партии. Поэтому контроль и стабильность процесса нужно закладывать заранее.

Инструмент для обработки чугуна

Выбор инструмента зависит от вида чугуна, твёрдости, операции и требований к поверхности. Для черновой обработки важны стойкость и способность выдерживать нагрузку. Для чистовой — стабильная геометрия режущей кромки и возможность получить нужную поверхность.

• Твердосплавные пластины. Часто применяются для универсальной токарной обработки чугуна, особенно при серийных задачах.
• Керамические пластины. Могут использоваться для отдельных операций и материалов, где требуется высокая стойкость инструмента.
• Пластины с подходящей геометрией. Форма режущей кромки влияет на стружкообразование, вибрации и качество поверхности.
• Расточные резцы. Используются для внутренних отверстий, посадочных поверхностей и корпусных элементов.
• Резьбовые резцы. Применяются для наружных и внутренних резьб по чертежу.
• Канавочные резцы. Нужны для проточки канавок под уплотнения, стопорные кольца и технологические элементы.

При работе с чугуном важно контролировать износ инструмента. Затупившийся резец повышает силы резания, ухудшает поверхность, увеличивает вибрации и может привести к отклонению размеров.

Пыль, вытяжка и требования к рабочей зоне

При обработке чугуна часто образуется мелкая сухая стружка и абразивная пыль. Это отличает чугун от многих сталей и цветных металлов. Пыль может загрязнять рабочую зону, ускорять износ направляющих, попадать в узлы станка и ухудшать условия работы оператора. Поэтому при токарной обработке чугунных заготовок важно учитывать не только режимы резания, но и организацию удаления стружки и пыли.

• Локальное пылеудаление. Для серийных задач желательно предусматривать вытяжку или эффективное удаление мелкой стружки из зоны обработки.
• Защита станка. Абразивная пыль не должна накапливаться на направляющих, защитах, патроне и измерительных поверхностях.
• Контроль чистоты детали. После обработки важно удалить пыль и остатки стружки из отверстий, канавок и резьб.
• Подбор инструмента. Для разных видов чугуна применяются разные пластины, геометрия режущей кромки и режимы резания.
• Стабильность закрепления. Жёсткое базирование помогает снизить вибрации, особенно при обработке корпусных и неравномерных заготовок.

Для ответственных деталей эти требования лучше фиксировать ещё до запуска: какая поверхность является критической, какие размеры контролируются, нужна ли чистовая обработка, какие зоны должны быть очищены перед упаковкой и отгрузкой.

СОЖ и сухая обработка чугуна

Чугун часто обрабатывают сухим способом, потому что он образует короткую стружку и пыль, а применение жидкости может усложнить удаление загрязнений и создать абразивную суспензию. Но это не универсальное правило: в отдельных задачах охлаждение или подача воздуха могут использоваться для контроля температуры, удаления стружки и стабилизации процесса.

Решение зависит от марки чугуна, операции, инструмента, требований к поверхности и условий производства. Поэтому при заказе деталей лучше не задавать способ обработки заранее, а передать требования к результату: размеры, шероховатость, качество поверхности, чистоту детали, контроль и условия эксплуатации.

Распространённые ошибки при токарной обработке чугуна

Ошибки при обработке чугуна обычно связаны с неправильной оценкой материала, слабым закреплением заготовки, неподходящим инструментом или неверными режимами резания.

• Неправильный выбор инструмента. Если пластина не подходит под марку чугуна и операцию, быстро растёт износ, ухудшается поверхность и появляется риск брака.
• Слабая жёсткость системы. Недостаточно жёсткое крепление детали или инструмента приводит к вибрациям, биению и нестабильным размерам.
• Слишком высокая скорость резания. Может ускорить износ инструмента и ухудшить качество поверхности.
• Неверная подача. Слишком малая или слишком большая подача может привести к нестабильному резанию, ухудшению поверхности и лишней нагрузке на инструмент.
• Чрезмерная глубина резания. Особенно опасна при неравномерных литых заготовках и хрупких марках чугуна.
• Игнорирование пыли. Мелкая абразивная пыль загрязняет рабочую зону и может влиять на состояние станка и детали.
• Недостаточный контроль. Если критические размеры не проверяются в процессе, отклонения могут обнаружиться только после обработки партии.

Токарная обработка чугуна на ЧПУ

Токарная обработка чугуна на ЧПУ особенно полезна для деталей, которые должны повторяться в партии. ЧПУ-станок позволяет закрепить программу обработки, стабилизировать последовательность операций и снизить влияние ручного фактора.

Это важно при изготовлении втулок, фланцев, колец, шкивов, крышек, корпусных элементов и других деталей, где повторяются одни и те же размеры, посадки, канавки, резьбы или торцы. При серийной обработке можно заранее отработать маршрут, согласовать контрольные размеры и снизить риск отклонений в партии.

• повторяемость размеров на партии;
• стабильная последовательность операций;
• возможность обработки сложных профилей;
• контроль критических поверхностей;
• снижение риска ошибок при повторных заказах;
• удобство для серийного производства по КД заказчика.

Что нужно для расчёта токарной обработки чугуна

Чтобы рассчитать стоимость и сроки токарной обработки чугунной детали, желательно передать полный комплект исходных данных. Чем точнее описана задача, тем проще оценить технологичность, подобрать инструмент и избежать дополнительных уточнений.

От чего зависит стоимость обработки чугуна

Стоимость токарной обработки чугуна рассчитывается индивидуально. Нельзя корректно назвать цену без чертежа, марки материала и понимания требований к детали. Даже похожие по размеру заготовки могут сильно отличаться по трудоёмкости из-за припусков, твёрдости, количества операций и требований к контролю.

• Марка чугуна. Серый, высокопрочный, ковкий и белый чугун требуют разного подхода к инструменту и режимам.
• Тип заготовки. Отливка, пруток, поковка или предварительно обработанная деталь имеют разные припуски и риски.
• Геометрия. Отверстия, канавки, резьбы, бурты, фаски, расточки и посадки увеличивают трудоёмкость.
• Требования к точности. Жёсткие допуски, соосность, биение и шероховатость требуют более внимательной обработки и контроля.
• Количество деталей. При серийной партии можно оптимизировать маршрут и снизить себестоимость единицы.
• Дополнительные операции. Фрезеровка, слесарная доводка, очистка, упаковка, маркировка и документация рассчитываются отдельно.

Токарная обработка чугуна от компании Симиди

Производственно-инжиниринговая компания Симиди выполняет токарные, фрезерные и токарно-фрезерные работы на ЧПУ для промышленных предприятий. Мы работаем с деталями по чертежам, 3D-моделям и техническому заданию, помогаем подобрать технологический маршрут и выдерживать согласованные требования к точности, поверхности и контролю.

В рамках обработки чугуна можно заказать изготовление втулок, фланцев, колец, шкивов, крышек, корпусных элементов, опорных деталей и серийных партий. Если проект требует комбинированной обработки, можно связать токарные операции с токарно-фрезерными работами на ЧПУ. Если нужна базовая обработка деталей вращения, подойдёт раздел токарные работы на ЧПУ.

Чтобы получить расчёт, подготовьте чертёж, 3D-модель или описание задачи. Чем точнее указаны марка чугуна, размеры, допуски, количество деталей и требования к контролю, тем быстрее можно оценить стоимость, сроки и технологичность обработки.

FAQ по токарной обработке чугуна

Можно ли заказать токарную обработку чугуна по чертежам?

Да, токарную обработку чугуна можно выполнить по чертежам, 3D-моделям и техническому заданию. Для расчёта желательно указать марку чугуна, тип заготовки, количество деталей, допуски, требования к шероховатости и контрольные размеры.

Какие чугунные детали изготавливают токарной обработкой?

Токарной обработкой изготавливают втулки, кольца, фланцы, шкивы, ступицы, корпусные элементы вращения, крышки, проставки, детали с резьбами, канавками, расточками и посадочными поверхностями.

Какие виды чугуна подходят для токарной обработки?

Для токарной обработки применяют серый, высокопрочный, ковкий, белый и специальные виды чугуна. Возможность обработки зависит от марки материала, твёрдости, состояния заготовки, требуемых допусков и назначения детали.

Почему при обработке чугуна важна вытяжка и удаление пыли?

При обработке чугуна часто образуется мелкая сухая стружка и абразивная пыль. Она может загрязнять рабочую зону, ускорять износ станка и ухудшать условия обработки, поэтому для серийных задач важно предусматривать удаление стружки и пыли.

От чего зависит стоимость токарной обработки чугуна?

Стоимость зависит от марки чугуна, типа заготовки, геометрии детали, количества операций, требований к точности и шероховатости, объёма партии, необходимости контроля, дополнительной обработки, упаковки и документации.

Нужно изготовить деталь из чугуна? Перейдите на страницу услуги токарная обработка чугуна на ЧПУ, приложите чертёж или 3D-модель — подготовим расчёт стоимости, сроков и оптимального маршрута обработки.
