Рискуете ли вы качеством, выбирая резец для токарной обработки «на глаз»?
Неправильный выбор резца для токарной обработки может привести к целому ряду проблем: от низкого качества обработки и повышенного износа инструмента до поломки оборудования и брака деталей. Эта тема важна для любого, кто занимается токарной обработкой, независимо от опыта и масштаба производства.
Какие сложности могут возникнуть при неправильном выборе резца?
- Недостаточная точность обработки.
- Повышенный износ инструмента и затраты на его замену.
- Вибрации и нестабильность процесса обработки.
- Повреждение детали или станка.
- Снижение производительности и увеличение времени обработки.
Что такое резец для токарной обработки?
Резец для токарной обработки – это режущий инструмент, используемый на токарных станках для удаления материала с заготовки с целью придания ей нужной формы и размеров. Он представляет собой клинок с режущей кромкой, закрепленный в державке. Резцы изготавливаются из различных материалов, таких как быстрорежущая сталь (HSS), твердые сплавы (карбиды) и керамика, и имеют различные формы и размеры в зависимости от выполняемой операции и обрабатываемого материала.
Дополнительные характеристики резцов включают в себя:
- Геометрию режущей кромки: угол заточки, радиус скругления, наличие стружколома.
- Покрытие: наличие или отсутствие покрытия (например, TiN, TiAlN) для увеличения износостойкости и снижения трения.
- Тип державки: способ крепления резца в станке (например, прижимной, винтовой, клиновой).
- Назначение: для черновой, получистовой или чистовой обработки, для отрезки, прорезки канавок, нарезания резьбы и т.д.

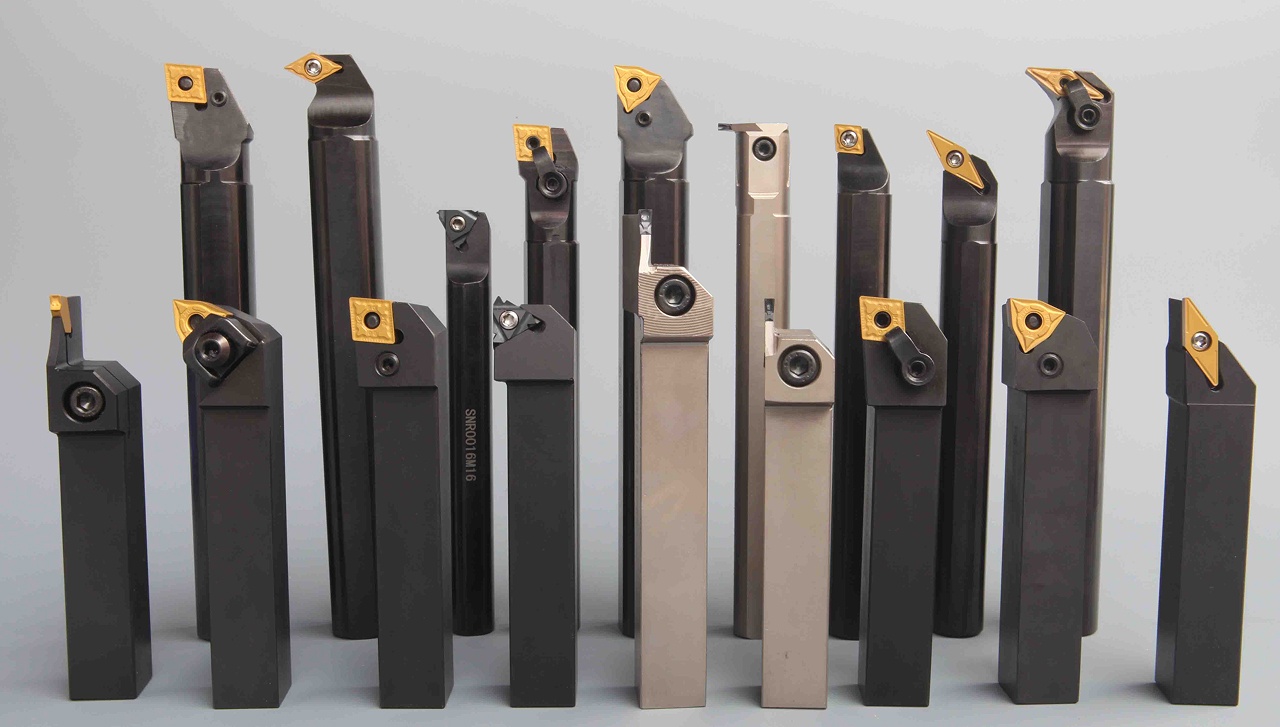

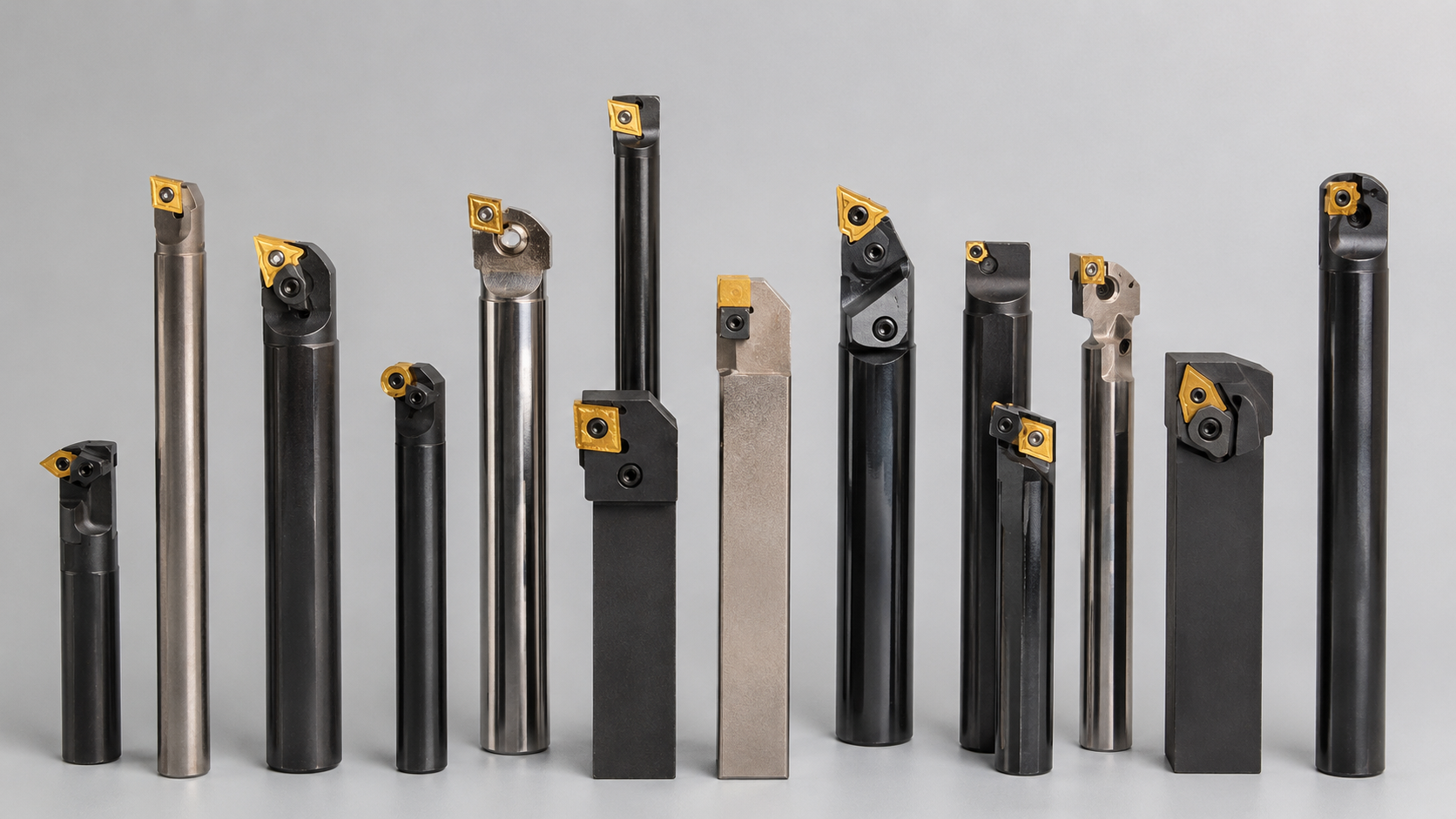

Основные типы резцов и их применение
Существует множество типов резцов, каждый из которых предназначен для выполнения определенных операций. Рассмотрим основные из них:
Проходные резцы
Предназначены для обтачивания наружных поверхностей заготовок. Они могут быть прямыми, отогнутыми или упорными. Прямые проходные резцы используются для обработки длинных цилиндрических поверхностей, отогнутые – для обработки поверхностей сложной формы, а упорные – для обработки торцов и уступов.
Пример использования: Обтачивание вала двигателя до заданного диаметра.
Расточные резцы
Используются для обработки внутренних поверхностей отверстий. Они могут быть глухими (для обработки глухих отверстий) и сквозными (для обработки сквозных отверстий). Расточные резцы отличаются от проходных меньшим размером и более длинной державкой.
Пример использования: Растачивание отверстия в корпусе редуктора для установки подшипника.
Отрезные резцы
Предназначены для отрезки заготовки от прутка или трубы. Они имеют узкую режущую кромку и широкую державку для обеспечения жесткости и предотвращения вибраций.
Пример использования: Отрезка заготовок заданной длины от длинного прутка.
Резьбонарезные резцы
Используются для нарезания резьбы на наружных или внутренних поверхностях заготовок. Они имеют специальную форму режущей кромки, соответствующую профилю резьбы.
Пример использования: Нарезание резьбы на болте или гайке.
Фасонные резцы
Предназначены для обработки поверхностей сложной формы. Они имеют режущую кромку, профиль которой соответствует форме детали. Фасонные резцы изготавливаются по индивидуальному заказу.
Пример использования: Изготовление шестерни с заданным профилем зуба.
Канавочные резцы
Используются для нарезания канавок различной формы и глубины. Могут быть наружными и внутренними.
Пример использования: Нарезание канавки под стопорное кольцо на валу.
Влияние материала резца на процесс обработки
Выбор материала резца является критически важным фактором, определяющим качество и скорость обработки. Каждый материал имеет свои преимущества и недостатки, которые необходимо учитывать при выборе резца для конкретной задачи.
Быстрорежущая сталь (HSS)
Резцы из быстрорежущей стали отличаются высокой прочностью и износостойкостью, что делает их подходящими для обработки различных материалов, включая сталь, чугун и цветные металлы. Они также относительно недороги и легко затачиваются.
Преимущества: Универсальность, доступность, простота заточки.
Недостатки: Относительно низкая теплостойкость, низкая скорость резания по сравнению с твердыми сплавами.
Твердые сплавы (карбиды)
Твердосплавные резцы обладают высокой твердостью и теплостойкостью, что позволяет использовать их для обработки твердых и абразивных материалов, таких как закаленная сталь, нержавеющая сталь и титановые сплавы. Они также позволяют работать на более высоких скоростях резания.
Преимущества: Высокая твердость и теплостойкость, высокая скорость резания, возможность обработки твердых материалов.
Недостатки: Высокая стоимость, сложность заточки, хрупкость.
Керамика
Керамические резцы отличаются еще большей твердостью и теплостойкостью, чем твердосплавные. Они идеально подходят для обработки чугуна и закаленных сталей на высоких скоростях резания. Однако керамические резцы более хрупкие, чем твердосплавные, и требуют особого внимания при установке и эксплуатации.
Преимущества: Очень высокая твердость и теплостойкость, очень высокая скорость резания.
Недостатки: Очень высокая стоимость, высокая хрупкость, сложность заточки.
Инструментальная сталь
Резцы из инструментальной стали применяют для обработки мягких металлов, таких как медь, алюминий, латунь.
Преимущества: Недорогие, легки в обработке.
Недостатки: Не подходят для обработки твердых металлов.
Размеры резцов и их влияние на выбор
Размеры резца играют важную роль в обеспечении стабильности и точности обработки. Выбор размера резца зависит от размеров заготовки, глубины резания и мощности станка. Основные размеры резца:
Длина резца
Длина резца должна быть достаточной для выполнения операции, но не слишком большой, чтобы избежать вибраций. Чем больше вылет резца, тем больше вероятность возникновения вибраций.
Ширина резца
Ширина резца влияет на жесткость и прочность инструмента. Более широкие резцы более устойчивы к вибрациям, но требуют большей мощности станка.
Высота резца
Высота резца должна соответствовать высоте резцедержателя станка. Неправильный выбор высоты резца может привести к неправильной установке и поломке инструмента.
Для небольших токарных станков обычно используются резцы с сечением 10х10 мм, 12х12 мм или 16х16 мм. Для станков среднего размера - 20х20 мм или 25х25 мм. Для крупных станков - 32х32 мм и более.
Использование слишком маленьких резцов на мощных станках может привести к их поломке. Слишком большие резцы могут не поместиться в резцедержателе небольшого станка.
Как правильно выбрать резец для конкретной задачи
Выбор резца для токарной обработки – это сложный процесс, требующий учета множества факторов. Вот несколько советов, которые помогут вам сделать правильный выбор:
- Определите материал заготовки: Выберите материал резца, подходящий для обработки данного материала.
- Определите тип операции: Выберите тип резца, подходящий для выполнения данной операции (проходной, расточной, отрезной и т.д.).
- Определите требуемую точность обработки: Выберите резец с подходящей геометрией режущей кромки и качеством изготовления.
- Учитывайте мощность станка: Выберите размер резца, соответствующий мощности станка.
- Учитывайте условия обработки: Выберите резец с подходящим покрытием и охлаждением для предотвращения перегрева и износа.
