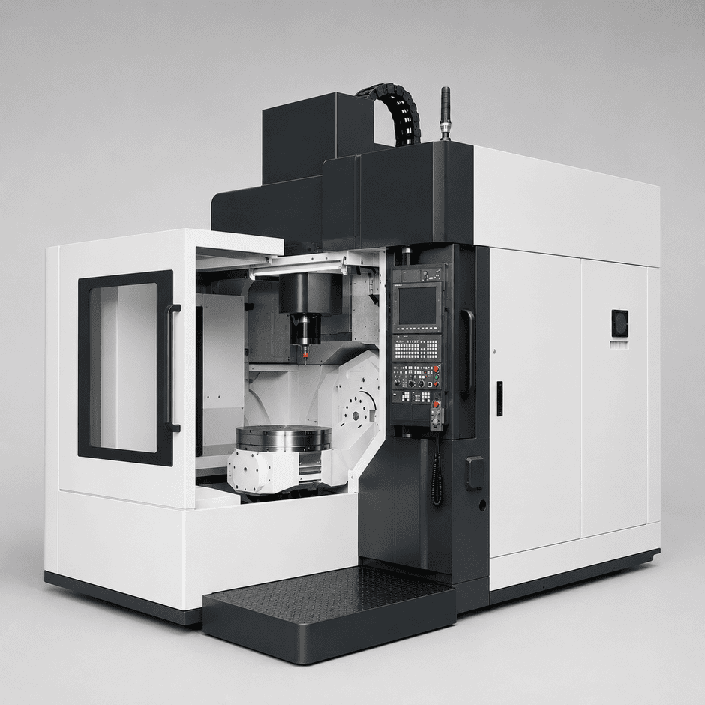

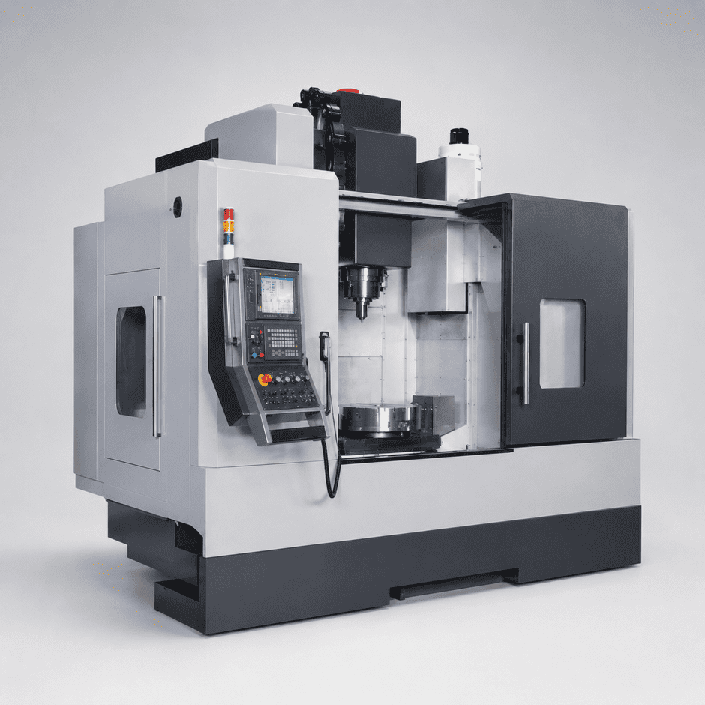

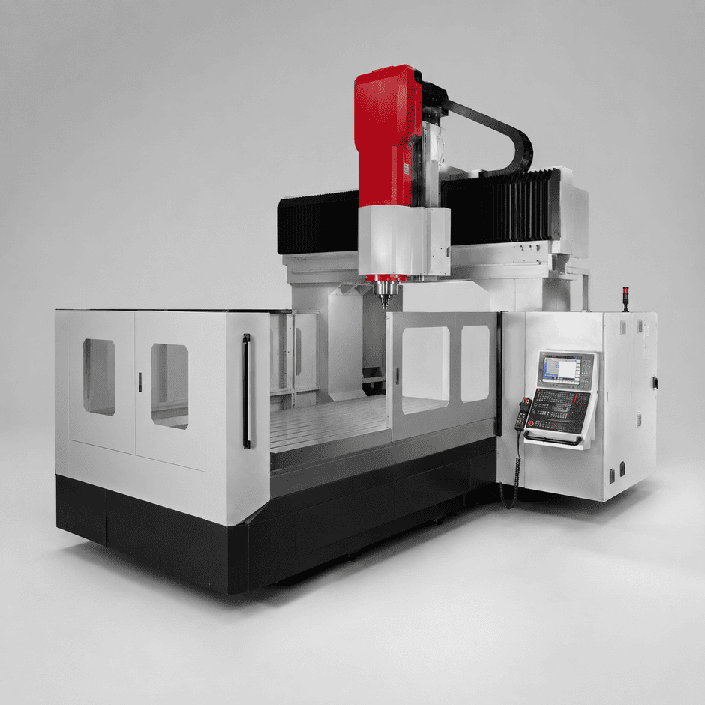

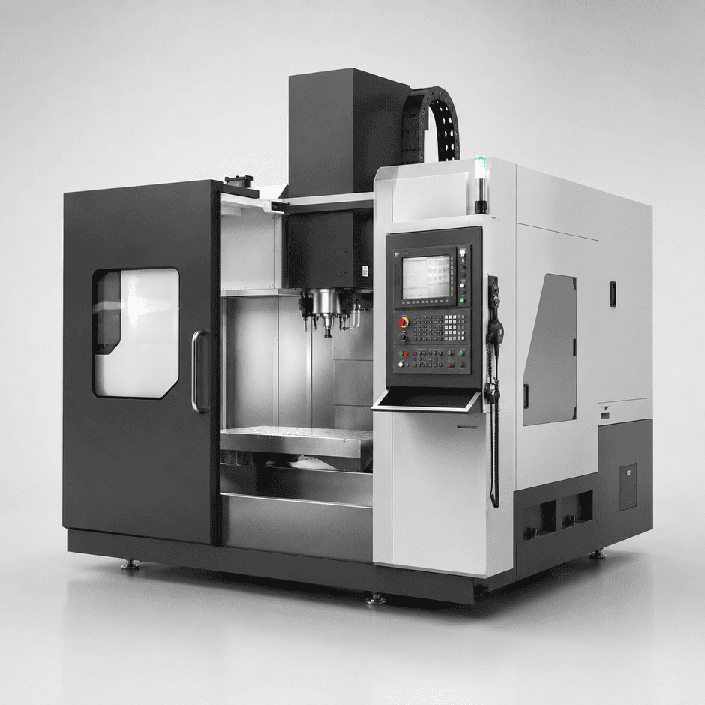

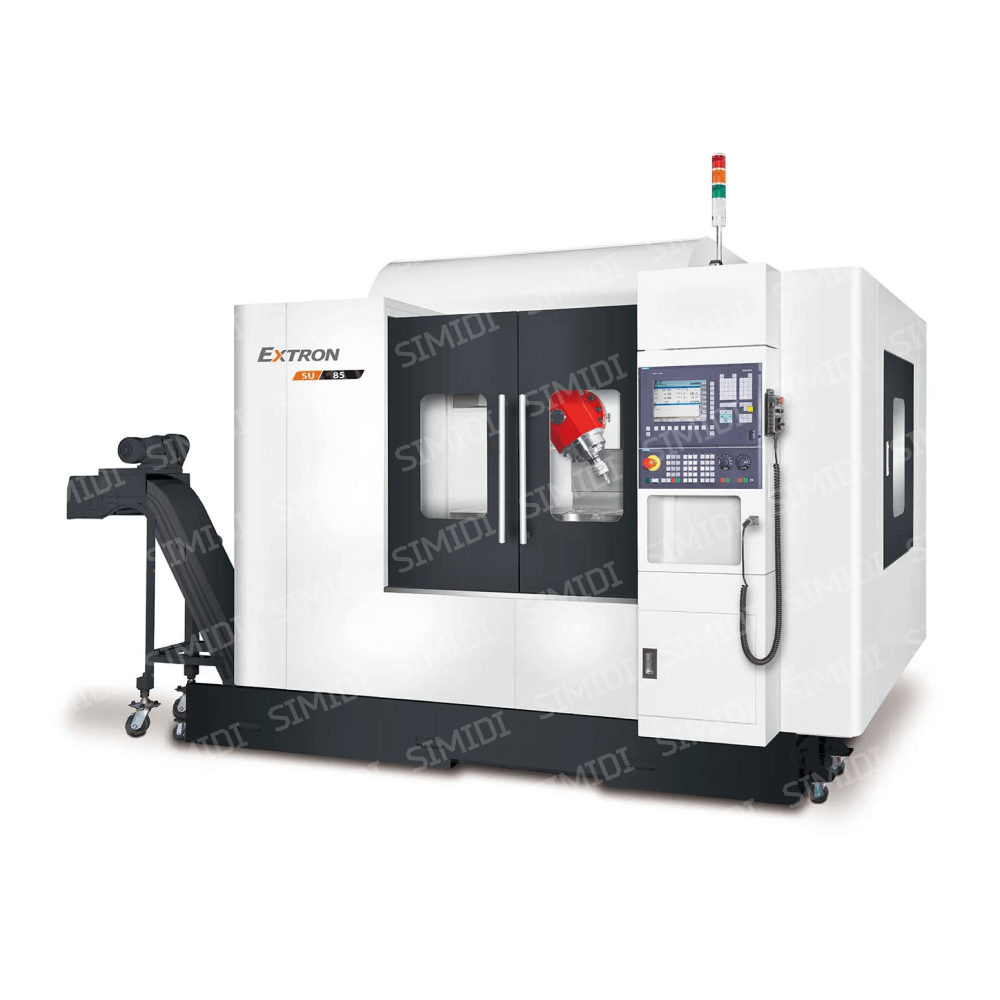

5-координатная фрезеровка деталей по чертежам и 3D-моделям
5-осевая обработка ЧПУ в Симиди — это высокоточная фрезеровка сложных деталей на 5-координатном станке по чертежам, 3D-моделям и техническому заданию заказчика. Такой формат применяют, когда деталь имеет сложную пространственную геометрию, наклонные поверхности, глубокие карманы, поднутрения, труднодоступные зоны или требования к точности взаимного расположения поверхностей.
Основной фокус — 5-координатная фрезеровка деталей на заказ для промышленных предприятий, машиностроения, приборостроения, энергетики, авиационной и автомобильной тематики, медицинского оборудования, оснастки, пресс-форм и инжиниринговых проектов. Работаем с деталями, где обычной 3-осевой обработки уже недостаточно или она приводит к лишним установам, рискам базирования и потере точности.
Отправьте STEP/IGES-модель, чертёж, материал, требования к точности и количество деталей через форму заказа. Мы оценим технологичность, CAM-подготовку, количество установов и подготовим расчёт стоимости.
Когда нужна 5-осевая обработка ЧПУ
5-осевая обработка нужна не для каждой детали. Её имеет смысл применять там, где дополнительные оси действительно дают технологический выигрыш: позволяют обработать сложные поверхности, сократить количество переустановок, сохранить точность базирования или добраться инструментом до зон, которые сложно обработать на 3-осевом станке.
- В детали есть наклонные поверхности, поднутрения, глубокие полости или труднодоступные зоны.
- Нужно обработать несколько сторон детали без большого количества ручных переустановок.
- Критична точность взаимного расположения плоскостей, отверстий, посадок и 3D-поверхностей.
- Требуется фрезеровка сложных корпусов, импеллеров, крыльчаток, лопаток, пресс-форм или оснастки.
- Обычная 3-осевая обработка требует слишком много установов, сложной оснастки или даёт высокий риск ошибки.
- Нужно получить чистовую поверхность на сложной геометрии с контролируемой траекторией инструмента.
Когда 5 осей экономят установы и повышают точность
Главное преимущество 5-координатной обработки — возможность обработать несколько сторон и сложных зон детали за меньшее количество установов. Чем меньше раз деталь снимают, переворачивают и заново базируют, тем ниже риск накопления погрешностей. Это особенно важно для корпусов, оснастки, лопаток, крыльчаток, импеллеров и деталей с отверстиями или плоскостями под разными углами.
| Ситуация | Проблема на 3 осях | Что даёт 5-осевая обработка |
|---|---|---|
| Несколько точных плоскостей под углами | Нужны переустановки, возрастает риск ошибки базирования | Можно обработать поверхности с поворотом детали или инструмента |
| Глубокие карманы и труднодоступные зоны | Приходится использовать длинный инструмент, растут вибрации и риск прогиба | Инструмент можно подвести под более выгодным углом |
| Сложные 3D-поверхности | Трудно получить стабильную чистовую поверхность и плавную траекторию | Проще поддерживать оптимальный угол инструмента к поверхности |
| Корпусные детали с отверстиями под разными углами | Каждая сторона требует отдельной установки и контроля | Снижается количество установов и повышается точность взаимного расположения |
| Дорогой материал или ответственная деталь | Цена ошибки выше, чем стоимость дополнительного времени подготовки | Лучше контролируется маршрут обработки и риск брака |
Какие детали изготавливаем на 5-координатном станке
Симиди выполняет 5-осевую фрезеровку сложных деталей для задач, где важны точность, доступность инструмента, чистовая поверхность, сложная геометрия и контроль критических размеров. Наиболее рациональны проекты, которые невозможно эффективно выполнить простой 3-осевой обработкой.
- импеллеры, рабочие колёса, крыльчатки и турбинные элементы;
- лопатки, направляющие, элементы проточной части и сложные аэродинамические поверхности;
- корпусные детали с несколькими точными плоскостями, отверстиями и посадочными зонами;
- пресс-формы, штампы, матрицы, пуансоны и оснастка со скульптурными поверхностями;
- детали с глубокими карманами, поднутрениями, наклонными поверхностями и труднодоступными зонами;
- прототипы и опытные образцы сложных изделий перед запуском серии;
- серийные партии высокоточных деталей по 3D-моделям и КД заказчика.
5-осевая фрезеровка алюминия, стали и титана
5-осевая обработка применяется для разных материалов, но особенно востребована на сложных деталях из алюминия, сталей, нержавейки, титана, меди, латуни, бронзы, инженерных пластиков и композитов. Материал влияет на выбор инструмента, стратегию обработки, режимы резания, жёсткость установки, охлаждение, контроль и итоговую стоимость.
- Алюминий: корпуса, радиаторы, кронштейны, прототипы, оснастка и детали со сложной 3D-геометрией.
- Сталь: пресс-формы, штампы, силовые детали, элементы оснастки, корпуса и ответственные узлы.
- Нержавейка: детали для химической, пищевой, фармацевтической и технологической среды.
- Титан: ответственные детали, где важны прочность, малый вес, стойкость и сложная геометрия.
- Медь, латунь и бронза: токоведущие, теплопроводящие, антифрикционные и декоративно-технические элементы.
- Пластики и композиты: детали по согласованному ТЗ с учётом кромки, пылеобразования, фиксации и чистоты поверхности.
Ограничения 5-осевой обработки
5-координатная фрезеровка не всегда дешевле и не всегда нужна. Она оправдана, когда сложность детали, требования к точности или риск переустановок делают обычную обработку менее рациональной. Если деталь простая, плоская или не имеет труднодоступных зон, чаще достаточно стандартной фрезеровки на ЧПУ.
- Не каждая деталь требует 5 осей. Простые плиты, панели, кронштейны и детали с обработкой с одной стороны часто рациональнее делать на 3-осевом станке.
- Нужна качественная 3D-модель. Для сложной геометрии STEP/IGES-модель обычно важнее, чем один только PDF-чертёж.
- CAM-подготовка сложнее. Нужно построить безопасные траектории, проверить зоны столкновений, вылет инструмента и ориентацию детали.
- Стоимость нормо-часа выше. 5-осевую обработку лучше применять там, где она компенсирует стоимость за счёт меньшего числа установов, точности и снижения риска брака.
- Контроль должен быть заранее согласован. Для сложных деталей важно определить критические размеры, базы, поверхности и допустимые отклонения.
Что влияет на стоимость 5-осевой обработки
Запросы вроде «сколько стоит изготовление детали на 5-осевом фрезерном станке с ЧПУ» и «5-осевая обработка на заказ стоимость» нельзя корректно посчитать без 3D-модели, чертежа и технических требований. Цена зависит от материала, сложности геометрии, CAM-подготовки, времени станка, количества установов, инструмента, контроля и объёма партии.
| Фактор | Как влияет на стоимость |
|---|---|
| Геометрия детали | Скульптурные поверхности, поднутрения, глубокие карманы, лопатки, импеллеры и корпуса требуют сложных траекторий и большего времени обработки. |
| CAM-подготовка | Для 5 осей важно построить безопасные траектории, проверить столкновения, ориентацию инструмента и стратегию черновой/чистовой обработки. |
| Материал | Алюминий, сталь, нержавейка, титан, медь и композиты требуют разных режимов, инструмента, охлаждения и контроля. |
| Точность и поверхность | Жёсткие допуски, чистовые 3D-поверхности, посадки и контроль формы увеличивают время обработки и измерений. |
| Количество установов | 5 осей могут сократить число установов, но сама подготовка и контроль остаются частью расчёта. |
| Объём партии | При серии можно оптимизировать маршрут, повторно использовать CAM-программы и снизить себестоимость единицы. |
Прикрепите 3D-модель STEP/IGES, чертёж, материал, количество деталей и требования к точности через форму заказа. Мы оценим, нужна ли 5-осевая обработка, или задачу рациональнее выполнить другим маршрутом.
Какие данные нужны для расчёта
Для 5-осевой обработки качество исходных данных особенно важно. Чем сложнее деталь, тем больше значение имеют 3D-модель, базы, требования к контрольным поверхностям и понимание того, какие элементы действительно функциональны.
- 3D-модель: STEP, IGES или другой согласованный формат для анализа геометрии и CAM-подготовки.
- Чертёж: PDF/DWG с размерами, базами, допусками, шероховатостью и критическими поверхностями.
- Материал: марка металла, пластика или композита, состояние заготовки, термообработка, твёрдость и требования к сертификатам.
- Количество: единичная деталь, прототип, опытная партия, серия или регулярные поставки.
- Требования к поверхности: Ra, видимые зоны, контактные поверхности, финишная обработка, покрытие или последующая доводка.
- Контроль: критические размеры, форма, взаимное расположение поверхностей, необходимость протоколов измерений.
Как проходит работа
- Получение модели и чертежей. Заказчик передаёт STEP/IGES, PDF/DWG, материал, количество деталей, допуски, требования к поверхности и срокам.
- Оценка технологичности. Проверяем геометрию, доступность зон обработки, поднутрения, глубокие карманы, риски столкновений и необходимость 5-осевой схемы.
- Выбор маршрута. Определяем, нужна ли полноценная 5-осевая обработка, 3+2 обработка, 3-осевая фрезеровка или комбинированный маршрут.
- CAM-подготовка. Строим траектории, проверяем вылет инструмента, ориентацию, зоны риска, черновые и чистовые проходы.
- Расчёт стоимости и сроков. Формируем коммерческое предложение по детали, партии или комплекту изделий.
- Производство и контроль. Выполняем 5-координатную обработку с промежуточным и финальным контролем по согласованным параметрам.
- Отгрузка. Упаковываем детали, готовим сопроводительные документы и организуем поставку по Смоленску или в другой регион России.
Связанные услуги

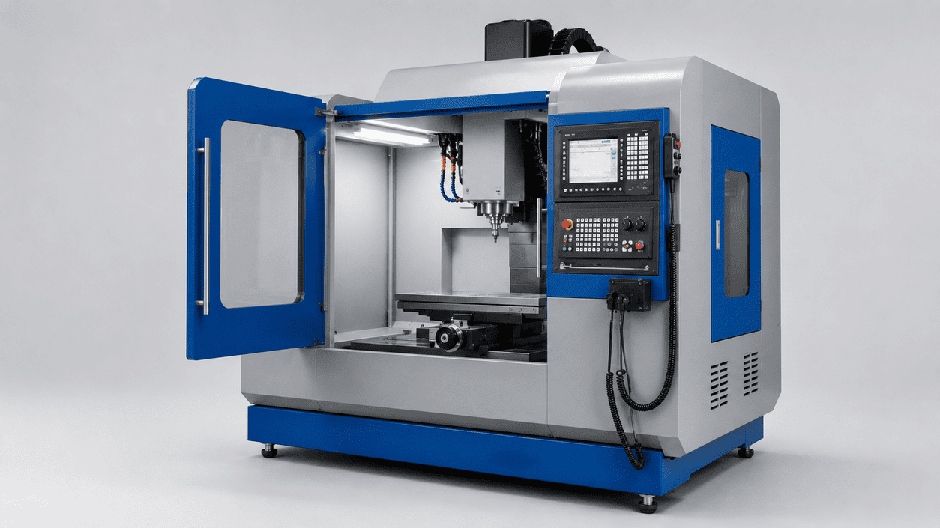

- Фрезерные работы на ЧПУ — если деталь можно рационально обработать по 3-осевой схеме.
- Токарно-фрезерные работы на ЧПУ — если в детали сочетаются фрезерованные зоны и цилиндрические поверхности.
- Фрезеровка алюминия — для корпусов, прототипов, радиаторов, кронштейнов и алюминиевых деталей.
- Фрезеровка титана — для ответственных деталей из титановых сплавов.
- Серийное изготовление деталей — если требуется регулярный выпуск партии по чертежам заказчика.
- Аутсорсинг производства — если нужно передать сложную номенклатуру внешнему производственному партнёру.
Полезные статьи по теме
- 5-координатный станок: что это и преимущества — информационный материал для пользователей, которые изучают технологию.
- Минимальные радиусы, стенки и глубины — DFM-гайд по подготовке деталей к фрезеровке.
- CAM-система: что это и зачем нужна производству — материал о подготовке управляющих программ для ЧПУ.
FAQ по 5-осевой обработке ЧПУ
Когда нужна 5-осевая обработка, а когда достаточно 3-осевой?
5-осевая обработка нужна для сложной 3D-геометрии, наклонных поверхностей, поднутрений, глубоких карманов, труднодоступных зон и деталей, где важно сократить количество установов. Если деталь простая и обрабатывается с одной-двух сторон, часто достаточно 3-осевой фрезеровки.
Сколько стоит изготовление детали на 5-осевом станке с ЧПУ?
Стоимость зависит от материала, сложности геометрии, CAM-подготовки, времени станка, требований к точности, поверхности, контроля и объёма партии. Для расчёта нужна 3D-модель, чертёж, материал и количество деталей.
Можно ли заказать 5-осевую фрезеровку алюминия?
Да, 5-осевая фрезеровка алюминия подходит для корпусов, прототипов, радиаторов, кронштейнов, оснастки и деталей со сложной 3D-геометрией. Перед расчётом важно указать марку алюминия, модель, допуски и требования к поверхности.
Какие детали изготавливают на 5-координатном станке?
На 5-координатном станке изготавливают импеллеры, крыльчатки, лопатки, пресс-формы, штампы, корпуса со сложной геометрией, детали с наклонными отверстиями, глубокими карманами, поднутрениями и сложными 3D-поверхностями.
Какие файлы нужны для 5-осевой обработки?
Желательно передать 3D-модель STEP или IGES, чертёж PDF/DWG с размерами, базами, допусками, материалом, требованиями к поверхности, количеством деталей и контрольными параметрами.
Можно ли заказать серийную 5-осевую обработку?
Да, 5-осевая обработка подходит для серийных партий сложных деталей, если требуется повторяемость геометрии, стабильное качество, контролируемый маршрут и точность взаимного расположения поверхностей.
Нужно изготовить сложную деталь на 5-координатном станке? Отправьте 3D-модель и чертёж через форму заказа — оценим технологичность, стоимость и оптимальный маршрут обработки.
